PRÄZISION IN PERFEKTION – GLEISGEOMETRIE DIGITAL GEDACHT
Der Gleisgeometriecomputer CEO++ ist das Herzstück moderner Stopfmaschinen von system7 und setzt neue Maßstäbe in der digitalen Gleisinstandhaltung. Er kombiniert hochpräzise Messtechnik, intelligente Software und ein intuitives Bedienkonzept, um maximale Qualität bei Neubau- und Instandhaltungsarbeiten zu gewährleisten – dokumentiert, überprüfbar und vollständig normkonform.
Neben dem Einsatz in system7-Maschinen wird der CEO++ auch erfolgreich in Stopfmaschinen anderer Hersteller integriert.
Damit ersetzt er konventionelle Gleisgeometriecomputer und Abnahmeschreiber und bringt deren Technologie auf das neue digitale Niveau der system7-Plattform. So profitieren auch Bestandsmaschinen von modernster Mess-, Steuerungs- und Dokumentationstechnik – für mehr Präzision, Effizienz und Zukunftssicherheit im Gleisbau.
FUNKTION UND EINSATZZWECK
Der CEO++ dient der qualitativen Kontrolle und Dokumentation von Stopfarbeiten.
Erfasst werden sämtliche relevanten Gleisparameter, um die Einhaltung der vorgegebenen Toleranzgrenzen gemäß nationaler und europäischer Normen sicherzustellen. Das System erstellt automatisch den Abnahmeschrieb, der als digitaler Qualitätsnachweis dient – ein zentrales Dokument für Infrastrukturbetreiber, Bauunternehmen und Prüfinstitute.
Während des Arbeitseinsatzes visualisiert CEO++ alle wesentlichen Parameter in Echtzeit. So kann die Stopfqualität laufend überwacht und optimiert werden. Nach Abschluss der Arbeit stehen sämtliche Messdaten digital zur Verfügung – exportierbar als PDF oder integrierbar in betriebliche Datenplattformen.
INTUITIVE BEDIENUNG
UND ARBEITSABLAUF

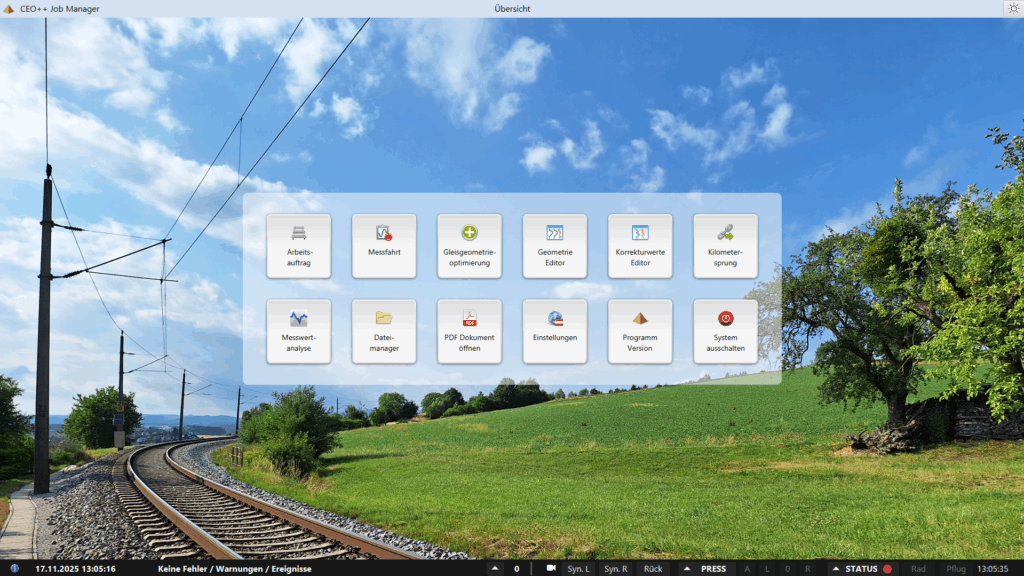

Über den Job Manager werden Arbeitsaufträge erstellt, ausgeführt und gespeichert. Die Software führt den Anwender strukturiert durch den gesamten Prozess – von der Anlage eines Auftrags, über die Durchführung der Stopfarbeit, bis hin zur Erstellung des Abnahmeschriebes.
Dank klarer Menüführung, hinterlegter Normwerte und automatischer Prüfungen wird der gesamte Prozess effizient, transparent und fehlerresistent.
Ein typischer Arbeitsprozess umfasst:
- Erstellen oder Laden eines Arbeitsauftrags
- Durchführen der Stopfarbeit oder Messfahrt
- Exportieren und Archivieren des Abnahmeschriebes
VISUALISIERUNG IN ECHTZEIT
Im Arbeitsmodus bietet CEO++ zwei Hauptansichten: das Head-Up-Display und den Abnahmeschreiber.
Das Head-Up-Display zeigt die perspektivische Darstellung der Sollgeometrie, die Position der Stopfaggregate, Soll- und Istwerte sowie Korrekturvorschauen auf die nächsten 100 Meter. Durch die Einblendung der Synchro-Kameras und Marker wird die Ausrichtung und Kontrolle der Arbeit zusätzlich erleichtert.
Das System unterstützt automatische, semiautomatische und manuelle Korrekturwertemodi.
Je nach Situation kann der Bediener also frei entscheiden, ob er die Arbeit vollautomatisch steuern lässt oder gezielt manuelle Eingriffe vornimmt.
ABNAHMESCHRIEB UND QUALITÄTSNACHWEIS
Alle während der Stopfarbeit erfassten Daten – etwa Richtung, Längshöhe, Überhöhung, Verwindung oder Hebung – werden kontinuierlich vom Abnahmeschreiber aufgezeichnet.
Diese Werte werden in Diagrammen visualisiert und im digitalen Abnahmeschrieb (PDF) dokumentiert.
Überschreitungen von Grenzwerten werden automatisch erkannt und protokolliert.
Marker, z. B. für Weichenanfänge, Schweißstellen oder Synchronisationspunkte, können automatisch oder manuell gesetzt werden und sind ebenfalls im Abnahmeschrieb enthalten.
Damit entsteht ein vollständiger digitaler Qualitätsnachweis, der sowohl für interne Dokumentation als auch für externe Abnahmen genutzt werden kann.
MESSFAHRT UND GLEISGEOMETRIEOPTIMIERUNG
Mit einer Messfahrt kann die aktuelle Gleislage erfasst werden, ohne dass eine Stopfarbeit durchgeführt wird.
Die Daten werden anschließend mit dem Modul Gleisgeometrieoptimierung verarbeitet.
Dabei werden aus der Ist-Lage automatisch Sollgeometrien, Hebe- und Verschiebewerte berechnet.
Spezielle Bereiche – wie Bahnübergänge oder Brücken – können individuell definiert und bei der Berechnung berücksichtigt werden. Ein integrierter Kurveneditor ermöglicht die interaktive Bearbeitung von Krümmung, Überhöhung und Höhe.
Die Änderungen werden in Echtzeit berechnet und sofort in die Visualisierung übernommen.
Das Ergebnis: eine optimierte, praxisgerechte Sollgeometrie, die direkt in den nächsten Stopfeinsatz übernommen werden kann.
Vorteile auf einen Blick
- Komplette digitale Qualitätsdokumentation nach internationalen Normen
- Echtzeitvisualisierung von Soll- und Ist-Geometrie
- Automatische Restfehlerkorrektur für maximale Präzision
- Integrierte Messfahrt und Geometrieoptimierung
- Intuitive Bedienung über modernes User Interface
- Flexibel konfigurierbar für verschiedene Länder, Streckenklassen und Normen
- Nahtlose Integration in system7-Stopfmaschinen und Stopfmaschinen anderer Hersteller
